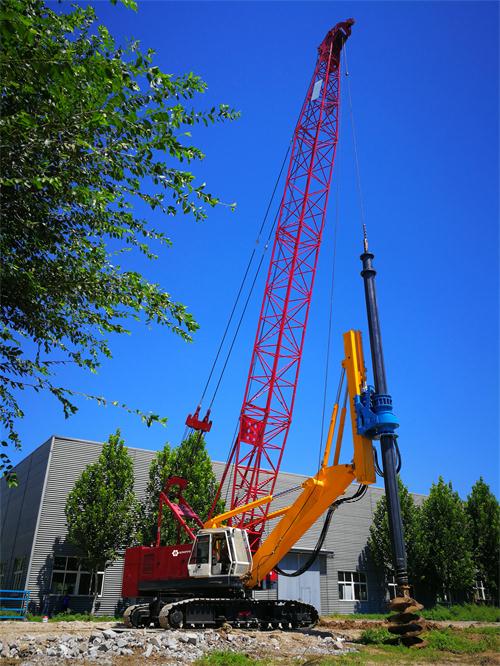

SD2200超級鉆機
SD2200超級鉆機
SD2200超級鉆機是擁有國際先進技術的多功能全液壓全工況樁機，不僅能進行鉆孔灌注樁鉆進，沖擊鉆進，軟基強夯作業，還擁有旋挖鉆機與履帶吊的所有功能，同時超越傳統旋挖鉆機，例如超深孔鉆進、與全套管鉆機完美組合進行復雜地形全工況鉆進，尤其適合咬合樁，橋樁，海河港口基樁，地鐵高精度樁基礎的施工。新型超級鉆機施工效率高，能耗低，綠色優勢特點顯著，具備智能化一機多用的功能。該款超級鉆機配合全套管工法施工可用于各種卵、漂石地層，硬巖地層，溶洞地層和厚流沙地層等復雜地形，還可破除舊樁，廢樁作業，功能強大。
多功能全工況液壓鉆機
l 旋挖鉆進功能
l 擠擴樁擠擴功能
l 沖擊錘擊功能
l 驅動套管，護壁及套管鉆進功能
l 履帶吊吊重功能
l 樁機鋼筋籠及鉆具起吊功能
該機一機多能，既能使用各種旋挖鉆斗和鉆具進行旋挖鉆進，功能，同時，利用自身集中了各種設備優點于一身，一臺發動機供能，節能降耗，綠色經濟。
多功能全工況液壓鉆機具備如下特點:
l 燃油消耗低，施工效率高，鉆桿可以快速提升和下放。
l 一機多能，可以旋挖鉆進，亦可以當成履帶吊，強夯機使用。
l 配備的重型履帶吊底盤超強穩定性，適應進行大扭矩鉆進，以及超深孔鉆進。
l 完美組合全套管鉆機進行大扭矩套管驅動，實現鉆孔機械多功能一體化，集套管驅動鉆進，旋挖掏孔，重錘沖擊硬巖，巖塊抓斗，破除舊樁等。
l 超級鉆機集成化高，作業施工占地面積小，適合高密度城市市政基礎工程，海洋河流船臺基礎施工，有效節約降低輔助施工成本。
l 可加載AI 技術模塊，實現設備智能化。
全液壓多功能全工況鉆機SD2200主要技術參數
型號 | SD2200 |
底盤 | HQY5000A |
配置功率 | 199 kw |
轉速 | 1900 rpm |
主泵流量 | 2X266 L/min |
動力頭最大輸出扭矩 | 220 kN.m |
動力頭工作轉速 | 6~27 rpm |
高速甩土轉速 | 78 rpm |
最大成孔深度 | 75 m |
最大成孔直徑 | 2200 mm |
最大加壓力 | 180 kN |
最大起拔力 | 180 kN |
加壓行程 | 1800 mm |
主卷鋼絲繩直徑 | 26 mm |
主卷揚第一層提升力 | 200 kN |
主卷最大提繩速度 | 95 m/min |
副卷鋼絲繩直徑 | 26 mm |
副卷揚第一層提升力 | 200 kN |
鉆桿型號 | Φ406 |
鉆桿長度 (標配） | 5X14m(摩阻) |
4X14m(機鎖) | |
加長鉆桿 | 5X17m(摩阻) |
4X17m(機鎖) |
SD2200 超級鉆機 全工況設備
HQY5000A起重機工況主要技術參數
項目 | 數值 | |||
最大額定起重 | 70 t | |||
主臂長度 | 12-54 m | |||
固定副臂長度 | 9-18 m | |||
主臂+ 副臂最大長度 | 45+18 m | |||
起重臂變幅角度 | 30-80° | |||
吊鉤配置 | 70/50/25/9 t | |||
工作速度
| 鋼繩速度
| 主卷提升、下降 | 鋼繩直徑26 | *高速 116/58 m/min 低速 80/40 m/min （第四層） |
副卷提升、下降
| *高速 116/58 m/min 低速80/40 m/min （第四層） | |||
起重臂上升 | 鋼繩直徑 20 | 52 m/min | ||
起重臂下降 | 52 m/min | |||
回轉速度 | 2.7 r/min | |||
行走速度 | 1.36 km/h | |||
爬坡能力（帶基本臂，司機室置于后方） | 40% | |||
柴油機額定輸出功率/ 轉速 | 185/2100 KW/r/min | |||
整機質量 | 88 t（帶基本臂70 噸吊鉤） | |||
接地壓力 | 0.078 Mpa | |||
配重質量 | 30 t | |||
注！帶* 速度是隨荷載的不同而變化。
