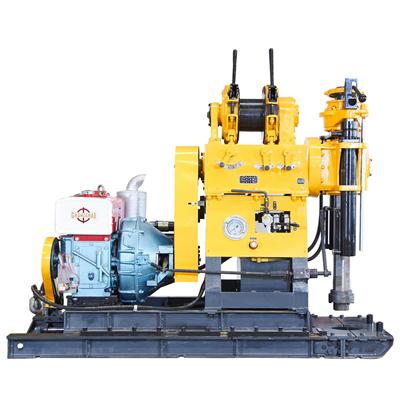

XY-2B立軸式巖芯鉆機
XY-2B型鉆機為液壓給進立軸式鉆機，可以選配柴油機或電動機作為動力。本鉆機主要用于固體礦床的金剛石鉆進和硬質合金鉆進。同時也可以用于工程地質勘探鉆進及基樁孔鉆進。
一 鉆機特點：
1 機械傳動結構緊湊，重量輕，回轉器的立軸直徑大，支承距大，鉆機剛性好。大通孔直徑立軸配以六方主動鉆桿，保證扭矩的傳遞。
2 鉆機具有較高轉速和合理的轉速范圍，能滿足小口徑金剛石鉆進，大口徑硬質合鉆進和各工程孔的鉆進。
3 液壓系統在控制給進過程中，即可調節給進壓力，又可調節給進速度，以適應各種不同地層鉆進的需要。
4 配有孔底壓力指示器，便于掌握鉆進壓力。
5 選用汽車的變速器及離合器，通用化好，變于維修。
6 操縱集中，使用方便。
二 技術規格：
基本參數 | 鉆進深度 | Ф76mm | 300m | |
Ф219mm | 150m | |||
Ф500mm | 50m | |||
鉆桿直徑 | 50,60mm | |||
鉆孔傾角 | 70°-90° | |||
回轉器 | 正轉 | 70,146,179,267,370, | ||
反轉 | 62,157r/min | |||
立軸給進行程 | 550mm | |||
立軸提升能力 | 68KN | |||
立軸給進能力 | 46KN | |||
立軸最大輸出轉矩 | 2550Nm | |||
卷揚機 | 提升速度 | 0.64,1.33,2.44m/s | ||
提升力 | 25,15,7.5KN | |||
鋼絲繩直徑 | 15mm | |||
卷筒直徑 | 200mm | |||
抱閘直徑 | 350mm | |||
閘帶寬度 | 74mm | |||
鉆機移動裝置 | 移機行程 | 420mm | ||
離開孔口距離 | 300mm | |||
油泵 | 型號 | CBW-E320 | ||
額定壓力 | 8Mpa | |||
流量 | 40L/min | |||
動力機 | 柴油機(N458Q) | 額定功率 | 24.6KW | |
額定轉速 | 1800r/min | |||
電動機(Y180L-4) | 額定功率 | 22KW | ||
額定轉速 | 1450r/min | |||
外形尺寸（長*寬*高） | 2500*1100*1700mm | |||
鉆機重量 | 配備柴油機 | 1550kg | ||
配備電動機 | 1450kg | |||
